直流快充桩的计量难题：1000V高压下，精度怎么保证？

一、直流快充的"计量困境"

   30kW、60kW、120kW、180kW……直流快充桩的功率一路攀升，输出电压范围从200V到750V甚至更高。随着800V高压平台车型陆续上市，直流桩的输出电压上限正在向1000V逼近。

功率越大、电压越高，计量难度就越大——这不是线性增长，而是指数级攀升。

 难点一：高压安规。 1000V DC的爬电距离和电气间隙要求远高于220V AC。PCB上任何一处走线间距不足，都可能导致电弧放电或击穿。计量模块要在1000V高压环境下长期稳定工作，PCB布局必须从设计之初就满足高压安规要求——这不是后期"打补丁"能解决的。

 难点二：大电流采样。 直流快充桩输出电流可达200A、300A甚至更高。传统互感器方案在直流场景下失效（互感器只能感应流），必须使用锰铜分流器或霍尔传感器。但大电流锰铜的发热会影响精度，霍尔传感器的温漂和磁偏则可能导致零点漂移——在计量级精度要求下，这些误差不可忽视。

 难点三：计量合规。 2020年10月，国家市场监管总局将电动汽车充电桩列入强检目录，2023年1月起实施强制检定。直流充电桩适用JJG1149-2022《电动汽车非车载充电机计量检定规程》，这是一条硬杠杠——精度不达标，产品不能出厂，更过不了检定。

 难点四：成本压力。 传统方案使用导轨式直流电能表，精度合规但体积大、成本高（单表100～200元），且需要额外的安装空间和接线。在快充桩"降本增效"的大趋势下，导轨表方案越来越难以承受。

这些难点叠加在一起，构成了直流快充桩计量的"四重困境"。市场上能在1000V高压下实现计量级精度、同时满足JJG1149合规要求的嵌入式模块，选择并不多。

二、IM1253E：为"高压直流"而生的计量模块

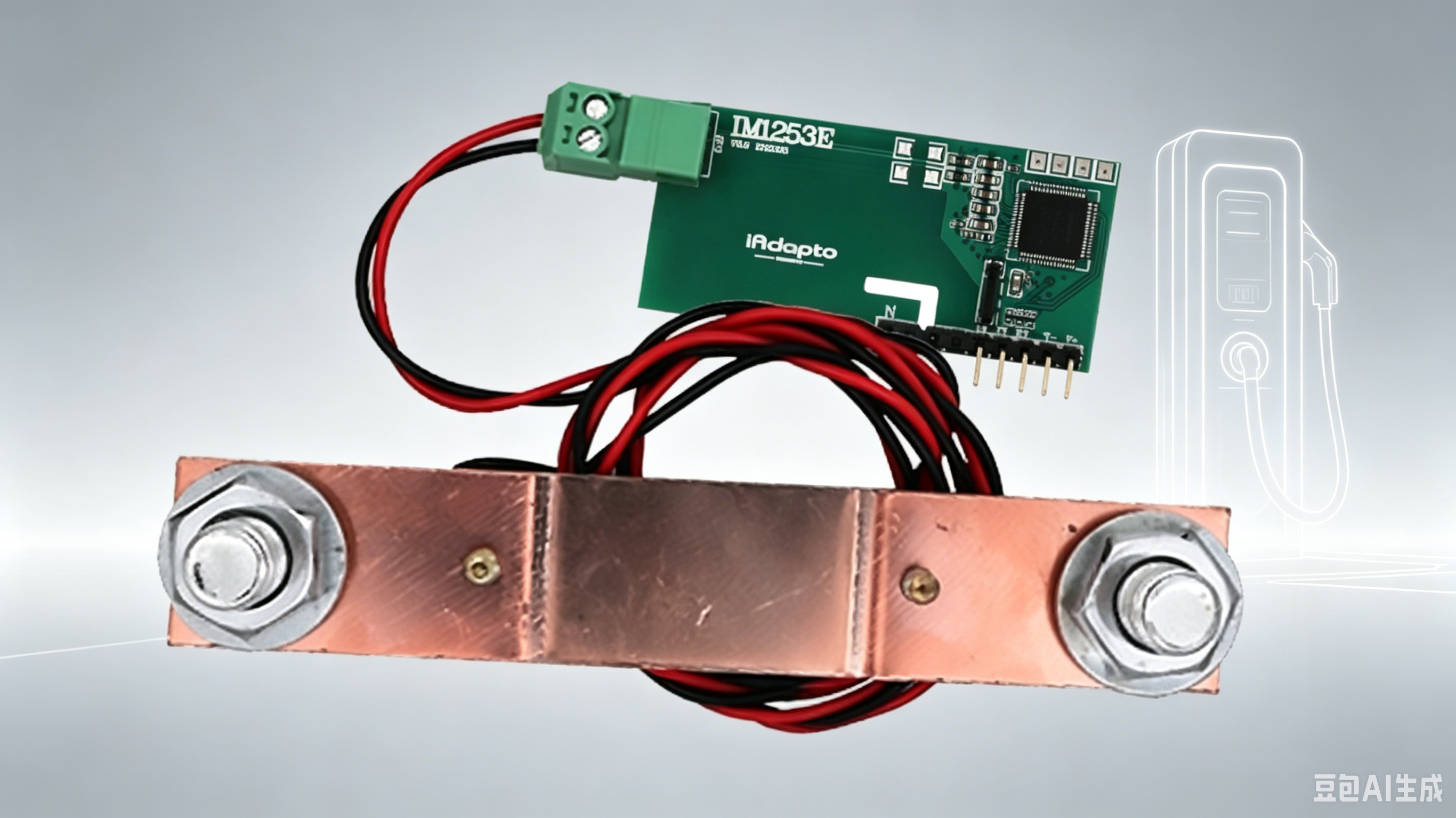

IM1253E单相直流高压电测计量模块，就是为解决上述困境而生的。

它的核心定位非常清晰：在1000V高压环境下，提供计量级精度的直流参数采集。 不打折扣、不留死角。

2.1 1000V直流电压测量——安规从设计之初就做对了

   IM1253E可采集监测高达1000V的直流电压，是公司IM系列中电压等级最高的单相模块。

这个1000V不是"理论极限"，而是PCB布局从第一版设计就满足1000V/直流安规要求的额定工作电压。这意味着：爬电距离、电气间隙、绝缘耐压等关键安规参数，都在PCB设计阶段就已保证，而不是靠后期灌胶或加强绝缘来"补救"。

   在800V高压平台加速普及的当下，IM1253E的1000V电压等级意味着：不仅覆盖当前主流750V直流快充，更为800V及以上平台的下一代产品预留了电压余量。一次选型，覆盖两代产品。

2.2 精度优于1级——高压下的精度保证

   在1000V高压下保证1级精度，远比在220V低压下困难。高压采样回路的绝缘漏电流、PCB材料的高温特性、锰铜分流器在大电流下的自热效应，都可能引入额外误差。

   IM1253E采用工业级专用电能计量SOC芯片，准确度优于国家1级标准。产品已取得计量院测试报告，精度有第三方权威机构背书，不是自说自话。

2.3 满足JJG1149-2022——直流充电桩的合规通行证

   这是IM1253E最关键的一项合规能力。JJG1149-2022《电动汽车非车载充电机计量检定规程》是直流充电桩强制检定的执行依据。规程对充电机的电能计量误差、起动电流、潜动等指标都有明确的限定值，产品必须通过计量院检定才能合法运营。

   IM1253E满足JJG1149-2022中的相关计量要求，这意味着：使用IM1253E的直流快充桩产品，在计量检定环节有据可依、有报告可查，大幅缩短了产品认证和上市周期。

2.4 电能脉冲输出——可替代直流导轨表

   IM1253E具有电能脉冲输出接口，这是传统导轨式直流电能表的标配功能，电能脉冲输出在计量检定中的用途是：检定台通过读取脉冲数来验证电能计量精度——脉冲常数（imp/kWh）是计量检定的核心参数之一。IM1253E提供电能脉冲输出，意味着它可以直接替代导轨式直流电能表，不仅在功能上等价，在检定方式上也可沿用现有设备和流程。

   对于已经建立了导轨表检定流程的充电桩企业，切换到IM1253E无需改造检定工位——同样的脉冲接口、同样的检定方法，只是模块从"表"变成了"板载模块"。

2.5 双协议支持——对接任何系统都顺畅

IM1253E支持Modbus-RTU和DL/T645-2007双协议，与公司全系列产品保持一致，直流快充桩通常通过CAN总线与车辆BMS通信，内部计量模块则通过UART/RS485与主控通信。Modbus-RTU是工业自动化的通用协议，可以直接对接大多数MCU；DL/T645-2007是电力行业标准，适用于需要对接电网集抄系统的场景。双协议覆盖两种主流体系，无论项目对接什么系统都无障碍。

三、IM1253E vs IM1253B：同门兄弟，各有专攻

两款模块同属IM1253系列，都具备直流自适应能力，但定位和适用场景有明确区分：

选型逻辑：

● 如果你的产品电压在500V以下 → IM1253B，标准型足够覆盖，成本更优；

● 如果你的产品涉及750V甚至1000V高压 → IM1253E，高压安规和JJG1149合规是刚需；

● 如果你的产品需要通过JJG1149直流充电机检定 → IM1253E，这是唯一满足该规程要求的型号。

四、谁需要IM1253E？

直流快充桩企业——尤其是800V平台适配

   随着比亚迪、小鹏、理想等品牌陆续推出800V高压平台车型，直流快充桩的输出电压上限正在从750V向1000V迁移。IM1253E的1000V额定电压，为800V平台快充桩提供了充足的安全余量——不必在满量程边缘工作，精度和安全性都更有保障。

直流充电桩计量改造——从导轨表到板载模块

   很多直流桩企业目前使用导轨式直流电能表做计量，成本高、体积大。IM1253E可以直接嵌入充电桩主板，替代导轨表的全部功能（包括电能脉冲输出），同时满足JJG1149检定要求。功能等价、成本降低、体积缩小、接线简化——一次升级，四重收益。

换电站/储能系统——高压直流回路监测

   换电站的电池充电电压可达400V～800V，储能系统的直流母线电压更高。IM1253E的高压测量能力和JJG1149合规性，使其成为这些场景中高压直流回路计量的可靠选择。

工业大功率直流设备——高压直流能耗监测

   工业领域的大功率直流设备（如电镀电源、电解设备、直流电弧炉等）工作电压可达数百伏至上千伏。IM1253E的1000V量程和1级精度，可以为这些设备的能耗监测提供计量级数据支撑。

五、高压计量的门槛，不是谁都能迈过去

   一个模块标称"支持1000V"很容易，但要在1000V下长期可靠运行、精度始终满足1级标准，需要的是从设计到量产的全链条能力。

设计端：PCB布局满足1000V安规，不是简单的"走线加宽"——爬电距离、电气间隙、绝缘耐压、铜箔厚度、板材选择，每一个参数都需要根据安规标准精确计算和验证。IM1253E的PCB布局从第一版就满足1000V要求，不存在"后期修改"的风险。

校准端：1000V高压下的校准，需要专业的高压标准源和校准设备。公司是国内独家提供四种电测计量解决方案并配套校准设备和服务的一站式提供商

验证端：IM1253E已取得计量院测试报告，满足JJG1149-2022要求。每一项合规声明都有第三方权威机构的报告支撑——这不是自测数据，而是经得起检定台检验的客观结果。

公司自成立以来，只做电测计量。研发团队深耕行业20余年，100%本科及以上学历，硕士以上占60%，22项专利和软著，参与起草《综合能源电力感知终端》标准。产品覆盖10余个行业，100多种方案，1000多家客户，计量模块累计出货超100万套。广东省充电设施协会会员单位，荣膺"质量信得过产品"称号。

高压计量这件事，容不得半点马虎。12年的专注和积累，就是IM1253E的底气。

六、写在最后

   直流快充桩的功率越来越大，电压越来越高，计量精度要求越来越严。在1000V高压下保证1级精度、满足JJG1149检定、替代导轨表降本——这不是一个简单的选型问题，而是一个需要技术底蕴和工程经验积累的系统挑战。

IM1253E的存在，让这个挑战有了明确的答案：

● 1000V高压？PCB安规从设计之初就保证；

● JJG1149合规？计量院测试报告已经拿到；

● 替代导轨表？电能脉冲输出一个不少；

在直流快充的"高压线"上，你需要的是一个经得起考验的计量搭档——而不是一个"差不多"的妥协方案。

了解更多IM1253E技术参数与方案详情，可访问官网或致电 18025490897
